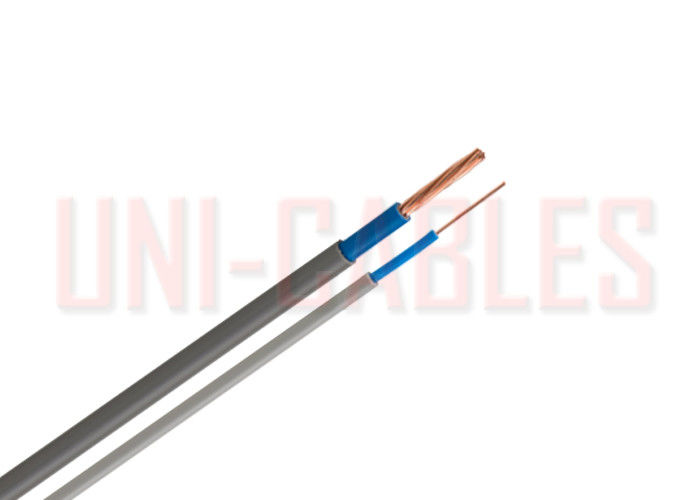

Μονωμένες τυλιγμένες BS 6004 βιομηχανικό πολυβινυλικό χλωρίδιο 6181Y ηλεκτρικών καλωδίων PVC
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Εκτίμηση τάσης (Uo/U): | 300/500V | Εκτίμηση θερμοκρασίας: | Σταθερός: -15°C σε +70°C |
|---|---|---|---|
| Ελάχιστη κάμπτοντας ακτίνα: | γενική διάμετρος 6 Χ | Χρώμα μόνωσης: | μπλε καφετής |
| Χρώμα θηκών: | γκρί | αγωγός: | 4mm ² σε 25mm ²: Κατηγορία 2 προσαραγμένος αγωγός χαλκού |
| Μόνωσης: | PVC (πολυβινυλικό χλωρίδιο) | Θήκη: | PVC (πολυβινυλικό χλωρίδιο) |
Σταθερό PVC τύπων 6181Y καλωδίων καλωδίωσης των BS 6004 καλώδιο που μονώνεται και που τυλίγεται καλώδιο
ΕΦΑΡΜΟΓΗ
Σταθερή εγκατάσταση στις ξηρές ή υγρές περιοχές για την εσωτερική και ελαφριά βιομηχανική καλωδίωση. Επίσης χρησιμοποιημένος στους έξυπνους) μετρητές σύνδεσης (.
ΤΟ EN 50525-3-41 ΤΩΝ BS (ΠΡΟΗΓΟΥΜΈΝΩΣ BS 7211)
ΔΙΑΣΤΑΣΕΙΣ
| ΟΝΟΜΑΣΤΙΚΗ ΔΙΑΤΟΜΙΚΗ ΠΕΡΙΟΧΗ χιλ. ² |
ΟΝΟΜΑΣΤΙΚΗ ΔΙΑΜΕΤΡΟΣ ΤΟΥ ΑΓΩΓΟΥ χιλ. |
ΟΝΟΜΑΣΤΙΚΟ ΠΑΧΟΣ ΤΗΣ ΜΟΝΩΣΗΣ χιλ. |
ΟΝΟΜΑΣΤΙΚΗ ΓΕΝΙΚΗ ΔΙΑΜΕΤΡΟΣ χιλ. |
ΟΝΟΜΑΣΤΙΚΟ ΒΑΡΟΣ kg/km |
|||||||||||||||||||||||||||||||||||||||
| 1 | 1.13 | 0,6 | 4.1 | 28 | |||||||||||||||||||||||||||||||||||||||
| 1.5 | 1.38 | 0,7 | 4.6 | 34 | |||||||||||||||||||||||||||||||||||||||
| 2.5 | 1.76 | 0,8 | 5.3 | 49 | |||||||||||||||||||||||||||||||||||||||
| 4 | 2.5 | 0,8 | 6.1 | 75 | |||||||||||||||||||||||||||||||||||||||
| 6 | 3 | 0,8 | 6.7 | 99 | |||||||||||||||||||||||||||||||||||||||
| 10 | 3.85 | 1 | 8.1 | 155 | |||||||||||||||||||||||||||||||||||||||
| 16 | 4.8 | 1 | 9.3 | 225 | |||||||||||||||||||||||||||||||||||||||
| 25 | 5.9 | 1.2 | 11.1 | 340 | |||||||||||||||||||||||||||||||||||||||
Κώδικες χρώματος
| ΧΡΩΜΑ | Μπλε | Καφετής | |||||||||||||||||||||||||||||||||||||||||||||||
| ΚΩΔΙΚΑΣ | BL | BR | |||||||||||||||||||||||||||||||||||||||||||||||
ΑΓΩΓΟΙ
Κατηγορία 1 προσαραγμένοι αγωγοί για τον ενιαίο πυρήνα και τα Multi-Core καλώδια
| ΟΝΟΜΑΣΤΙΚΗ ΔΙΑΤΟΜΙΚΗ ΠΕΡΙΟΧΗ χιλ. ² |
ΜΕΓΙΣΤΗ ΑΝΤΙΣΤΑΣΗ ΤΟΥ ΑΓΩΓΟΥ ΣΕ 20ºC | ||||||||||||||||||||||||||||||||||||||||||||||||
| Κυκλικοί, ανοπτημένοι αγωγοί χαλκού | |||||||||||||||||||||||||||||||||||||||||||||||||
| Σαφή καλώδια ohms/km |
Μέταλλο-ντυμένα καλώδια ohms/km |
||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 18.1 | 18.2 | |||||||||||||||||||||||||||||||||||||||||||||||
| 1.5 | 12.1 | 12.2 | |||||||||||||||||||||||||||||||||||||||||||||||
| 2.5 | 7.41 | 7.56 | |||||||||||||||||||||||||||||||||||||||||||||||
Κατηγορία 2 προσαραγμένοι αγωγοί για τον ενιαίο πυρήνα και τα Multi-Core καλώδια
| ΟΝΟΜΑΣΤΙΚΟΣ ΣΤΑΥΡΟΣ ΤΜΗΜΑΤΙΚΗ ΠΕΡΙΟΧΗ χιλ. ² |
ΟΝΟΜΑΣΤΙΚΗ ΔΙΑΤΟΜΙΚΗ ΠΕΡΙΟΧΗ χιλ. ² |
ΜΕΓΙΣΤΗ ΑΝΤΙΣΤΑΣΗ ΤΟΥ ΑΓΩΓΟΥ ΣΕ 20ºC | ||||||
| Κυκλικός | Εγκύκλιος που συμπιέζεται | Διαμορφωμένος | Ανοπτημένος αγωγός χαλκού | |||||
| $cu | Al | $cu | Al | $cu | Al | Σαφή καλώδια ohms/km |
Μέταλλο-ντυμένα καλώδια ohms/km |
|
| 4 | 7 | - | 6 | - | - | - | 4.61 | 4.7 |
| 6 | 7 | - | 6 | - | - | - | 3.08 | 3.11 |
| 10 | 7 | 7 | 6 | 6 | - | - | 1.83 | 1.84 |
| 16 | 7 | 7 | 6 | 6 | - | - | 1.15 | 1.16 |
| 25 | 7 | 7 | 6 | 6 | 6 | 6 | 0,727 | 0,734 |
