Εκτίμηση τάσης (Uo/U): | 300/300V | Εκτίμηση θερμοκρασίας: | +5°C σε +70°C |
---|---|---|---|

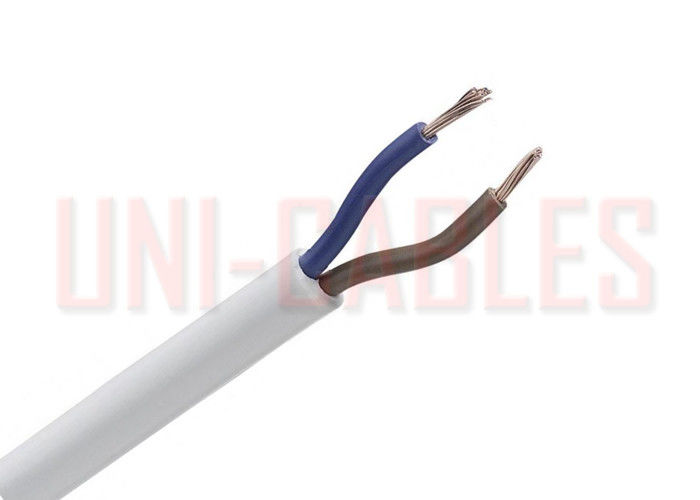

Ελάχιστη κάμπτοντας ακτίνα: | 6x γενική διάμετρος | Προσδιορισμός πυρήνων: | πυρήνας 2: Μπλε καφετιά 3 αφαιρούν τον πυρήνα: Μπλε καφετής πράσινος/κίτρινος |
αγωγός: | Κατηγορία 5 εύκαμπτος αγωγός χαλκού | Χρώμα θηκών: | Ο λευκός Μαύρος |
Μόνωσης: | PVC (πολυβινυλικό χλωρίδιο) | Θήκη: | PVC (πολυβινυλικό χλωρίδιο) |
EN τυποποιημένο εύκαμπτο καλώδιο τύπων 218-Υ ηλεκτρικών καλωδίων PVC 50525-2-11 των BS
ΕΦΑΡΜΟΓΗ
Ελαφρύ καλώδιο καθήκοντος για τη χρήση στις εσωτερικές εγκαταστάσεις, κουζίνες και
γραφεία. Για τη χρήση με τις ελαφριές φορητές συσκευές όπως τα ραδιόφωνα, οι επιτραπέζιοι λαμπτήρες και ο εξοπλισμός γραφείων.
ΚΑΤΑΣΚΕΥΗ
Αγωγός
Κατηγορία 5 εύκαμπτος αγωγός χαλκού σύμφωνα με το EN 60228 των BS (προηγουμένως BS 6360)
Μόνωση
Τύπος TI2 PVC (πολυβινυλικό χλωρίδιο) σύμφωνα με το EN 50363 των BS
Θήκη
Τύπος TM2 PVC (πολυβινυλικό χλωρίδιο) σύμφωνα με το EN 50363 των BS
ΠΡΟΤΥΠΑ ΚΑΛΩΔΙΩΝ
ΤΟ EN 50525-2-11 ΤΩΝ BS (ΠΡΟΗΓΟΥΜΈΝΩΣ BS 6500, CENELEC HD21.5),
VDE 281, BS EN/IEC 60332-1-2
ΔΙΑΣΤΑΣΕΙΣ
ΜΟΝΑΔΙΚΟΣ ΑΡΙΘΜΟΣ ΜΕΡΩΝ. | Αριθ. ΑΠΟ ΤΟΥΣ ΠΥΡΗΝΕΣ | ΟΝΟΜΑΣΤΙΚΗ ΔΙΑΤΟΜΙΚΗ ΠΕΡΙΟΧΗ | ΟΝΟΜΑΣΤΙΚΟ ΠΑΧΟΣ ΤΗΣ ΜΟΝΩΣΗΣ | ΟΝΟΜΑΣΤΙΚΟ ΠΑΧΟΣ ΤΗΣ ΘΗΚΗΣ | ΟΝΟΜΑΣΤΙΚΗ ΓΕΝΙΚΗ ΔΙΑΜΕΤΡΟΣ | ΟΝΟΜΑΣΤΙΚΟ ΒΑΡΟΣ |
χιλ. ² | χιλ. | χιλ. | χιλ. | kg/km | ||
UNRVV2X0.5 | 2 | 0,5 | 0,5 | 0,6 | 5.0 | 37 |
UNRVV2X0.75 | 2 | 0,75 | 0,5 | 0,6 | 5.5 | 46 |
UNRVV3X0.5 | 3 | 0,5 | 0,5 | 0,6 | 5.3 | 44 |
UNRVV3X0.75 | 3 | 0,75 | 0,5 | 0,6 | 5.8 | 55 |
UNRVV4X0.5 | 4 | 0,5 | 0,5 | 0,6 | 5.8 | 54 |
Κώδικες χρώματος
ΧΡΩΜΑ | Μαύρος | Άσπρος |
ΚΩΔΙΚΑΣ | BK | WH |
ΑΓΩΓΟΙ
Κατηγορία 5 εύκαμπτοι αγωγοί χαλκού για τον ενιαίο πυρήνα και τα Multi-Core καλώδια
ΟΝΟΜΑΣΤΙΚΗ ΔΙΑΤΟΜΙΚΗ ΠΕΡΙΟΧΗ χιλ. ² |
ΜΕΓΙΣΤΗ ΔΙΑΜΕΤΡΟΣ ΤΩΝ ΚΑΛΩΔΙΩΝ ΣΤΟΝ ΑΓΩΓΟ χιλ. |
ΜΕΓΙΣΤΗ ΑΝΤΙΣΤΑΣΗ ΤΟΥ ΑΓΩΓΟΥ ΣΕ 20ºC |
Σαφή καλώδια ohms/km |
||
0,5 | 0,21 | 39 |
0,75 | 0,21 | 26 |
ΗΛΕΚΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Τρέχουσα ικανότητα μεταφοράς και μάζα Supportable
ΟΝΟΜΑΣΤΙΚΗ ΔΙΑΤΟΜΙΚΗ ΠΕΡΙΟΧΗ χιλ. ² |
ΤΡΕΧΟΥΣΑ ΙΚΑΝΟΤΗΤΑ ΜΕΤΑΦΟΡΑΣ | ΜΕΓΙΣΤΗ ΜΑΖΑ SUPPORTABLE ΑΠΟ ΤΟ ΔΙΔΥΜΟ ΕΥΚΑΜΠΤΟ ΣΚΟΙΝΙ κλ |
|
Μονοφασικό εναλλασσόμενο ρεύμα Amps |
Τριφασικό εναλλασσόμενο ρεύμα Amps |
||
0,5 | 3 | 3 | 2 |
0,75 | 6 | 6 | 3 |
Πτώση τάσης
ΟΝΟΜΑΣΤΙΚΗ ΔΙΑΤΟΜΙΚΗ ΠΕΡΙΟΧΗ χιλ. ² |
ΣΥΝΕΧΈΣ ΡΕΎΜΑ Ή ΜΟΝΟΦΑΣΙΚΌ ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ mV/A/m |
ΤΡΙΦΑΣΙΚΟ ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ mV/A/m |
0,5 | 93 | 80 |
0,75 | 62 | 54 |
