αγωγός: | Κατηγορία 5 εύκαμπτος αγωγός χαλκού | Μόνωσης: | Λαστιχένια ένωση |
---|---|---|---|
Θήκη: | Λαστιχένια ένωση | Εκτίμηση τάσης (Uo/U): | 300/500V |
Εκτίμηση θερμοκρασίας: | Λυγισμένος: -25°C σε +60°C | Ελάχιστη κάμπτοντας ακτίνα: | Σταθερός: γενική διάμετρος 3 Χ |

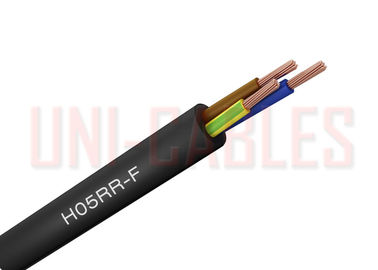

H05rr-φ/λαστιχένιο εύκαμπτο καλώδιο 318-TRS σύμφωνα με VDE0282/τις BS 6500
ΕΦΑΡΜΟΓΗ
Συνηθισμένα εύκαμπτα λαστιχένια σκοινιά καθήκοντος κατάλληλα για τη χρήση στις εσωτερικές εγκαταστάσεις, όπως οι κουζίνες και τα γραφεία για την παροχή της φορητής συσκευής.
Αγωγοί: Ανοπτημένος εύκαμπτος χαλκός
Μόνωση: EPR (λάστιχο προπυλενίου αιθυλενίου) ή VIR (βουλκανισμένο μονωμένο λάστιχο) συχνότερα γνωστό ως VRI
Προσδιορισμός πυρήνων:
πυρήνας 2: Μπλε & καφετής
πυρήνας 3: Μπλε, καφετής & πράσινος/κίτρινος
πυρήνας 4: Μαύρος, καφετής, γκρίζος & πράσινος/κίτρινος
πυρήνας 5: Μαύρος, μπλε, καφετής, γκρίζος & πράσινος/κίτρινος
Θήκη/σακάκι: TRS (σκληρή λαστιχένια θήκη)
Χρώμα: Μαύρος
Τάση: 300/500v
Λειτουργούσα θερμοκρασία: Μέγιστο 70°C, ελάχιστη κάμψη -30°C
Ελάχιστη κάμπτοντας ακτίνα: γενική διάμετρος 6 Χ
Πρότυπα: BS6500: εύκαμπτα ηλεκτρικά καλώδια για τη χρήση με τις συσκευές και τον εξοπλισμό προοριζόμενους για εσωτερικό, το γραφείο και τα παρόμοια περιβάλλοντα
BS7919: εύκαμπτα ηλεκτρικά καλώδια για τη χρήση με τις συσκευές και τον εξοπλισμό προοριζόμενους για τα βιομηχανικά και παρόμοια περιβάλλοντα
ΔΙΑΣΤΑΣΕΙΣ
Uni-ΚΑΛΩΔΙΑ ΑΡΙΘΜΟΣ ΜΕΡΩΝ. |
Αριθ. ΑΠΟ ΤΟΥΣ ΠΥΡΗΝΕΣ | ΟΝΟΜΑΣΤΙΚΗ ΔΙΑΤΟΜΙΚΗ ΠΕΡΙΟΧΗ | ΟΝΟΜΑΣΤΙΚΟ ΠΑΧΟΣ ΤΗΣ ΜΟΝΩΣΗΣ | ΟΝΟΜΑΣΤΙΚΗ ΓΕΝΙΚΗ ΔΙΑΜΕΤΡΟΣ | ΟΝΟΜΑΣΤΙΚΟ ΒΑΡΟΣ |
χιλ. ² | χιλ. | χιλ. | kg/km | ||
UNI318TRS020075 | 2 | 0,75 | 0,6 | 6.1 | 53 |
UNI318TRS02010 | 2 | 1 | 0,6 | 6.6 | 64 |
UNI318TRS02015 | 2 | 1.5 | 0,8 | 7.8 | 95 |
UNI318TRS02025 | 2 | 2.5 | 0,9 | 9.2 | 140 |
UNI318TRS02040 | 2 | 4 | 1 | 10.8 | 180 |
UNI318TRS030075 | 3 | 0,75 | 0,6 | 6.6 | 65 |
UNI318TRS03010 | 3 | 1 | 0,6 | 7 | 77 |
UNI318TRS03015 | 3 | 1.5 | 0,8 | 8.4 | 115 |
UNI318TRS03025 | 3 | 2.5 | 0,9 | 9.9 | 170 |
UNI318TRS03040 | 3 | 4 | 1 | 11.7 | 240 |
UNI318TRS03060 | 3 | 6 | 1 | 13.3 | 320 |
UNI318TRS040075 | 4 | 0,75 | 0,6 | 7.3 | 80 |
UNI318TRS04010 | 4 | 1 | 0,6 | 7.6 | 95 |
UNI318TRS04015 | 4 | 1.5 | 0,8 | 9.4 | 145 |
UNI318TRS04025 | 4 | 2.5 | 0,9 | 11.1 | 210 |
UNI318TRS04040 | 4 | 4 | 1 | 13.0 | 300 |
UNI318TRS04060 | 4 | 6 | 1 | 14.5 | 405 |
UNI318TRS050075 | 5 | 0,75 | 0,6 | 8.1 | 100 |
UNI318TRS05010 | 5 | 1 | 0,6 | 8.4 | 115 |
UNI318TRS05015 | 5 | 1.5 | 0,8 | 10.3 | 170 |
UNI318TRS05025 | 5 | 2.5 | 0,9 | 12.4 | 255 |
UNI318TRS05040 | 5 | 4 | 1 | 14.5 | 355 |
Κώδικες χρώματος
ΧΡΩΜΑ | Μαύρος | Άσπρος |
ΚΩΔΙΚΑΣ | BK | WH |
ΑΓΩΓΟΙ
Κατηγορία 5 εύκαμπτοι αγωγοί χαλκού για τον ενιαίο πυρήνα και τα Multi-Core καλώδια
ΟΝΟΜΑΣΤΙΚΟΣ ΣΤΑΥΡΟΣ ΤΜΗΜΑΤΙΚΗ ΠΕΡΙΟΧΗ χιλ. ² |
ΜΕΓΙΣΤΗ ΔΙΑΜΕΤΡΟΣ ΤΩΝ ΚΑΛΩΔΙΩΝ ΣΤΟΝ ΑΓΩΓΟ χιλ. |
ΜΕΓΙΣΤΗ ΑΝΤΙΣΤΑΣΗ ΤΟΥ ΑΓΩΓΟΥ ΣΕ 20ºC |
Σαφή καλώδια ohms/km |
||
0,75 | 0,21 | 26 |
1 | 19.5 | |
1.5 | 0,26 | 13.3 |
2.5 | 7.98 | |
4 | 0,31 | 4.95 |
6 | 3.3 |
