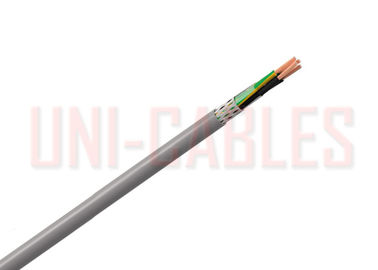

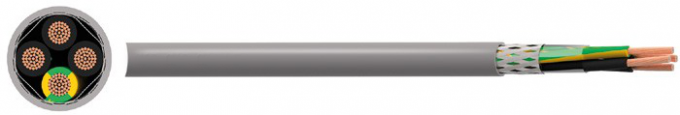

IEC 60754 προστατευμένο η Κύπρος εύκαμπτο αλόγονο ελεύθερα 300 500V LSZH καλωδίων ελέγχου
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Εκτίμηση τάσης (Uo/U): | 300/500V | Εκτίμηση θερμοκρασίας: | Λειτουργία: -30°C σε +70°C |
|---|---|---|---|
| Ελάχιστη κάμπτοντας ακτίνα: | Σταθερός: γενική διάμετρος 6 Χ | Προσδιορισμός πυρήνων: | Κωδικοποιημένοι αριθμός πυρήνες |
| Χρώμα θηκών: | γκρί | αγωγός: | Κατηγορία 5 εύκαμπτος αγωγός χαλκού |
| Μόνωσης: | Λάμπα αλογόνου ελεύθερη | Οθόνη: | TCWB (επικασσιτερωμένη πλεξούδα καλωδίων χαλκού) |
| Θήκη: | LSZH (χαμηλός καπνός μηδενικά αλόγονο) |
Εύκαμπτο καλώδιο ελέγχου της Κύπρου LSZH τύπων καλωδίων ελέγχου 60754 IEC τυποποιημένο
ΕΦΑΡΜΟΓΗ
Για την εγκατάσταση όπου η πυρκαγιά, η εκπομπή καπνού και οι τοξικοί καπνοί δημιουργούν μια πολιτική απειλή στη ζωή και τον εξοπλισμό. Χρησιμοποιημένος όπως διασυνδέοντας καλώδιο για τη μέτρηση, τον έλεγχο ή τον κανονισμό στον εξοπλισμό ελέγχου για τη συνέλευση και τις γραμμές παραγωγής, μεταφορείς και για τις μονάδες υπολογιστών. Κατάλληλος για την εύκαμπτη χρήση όταν κινείται προσωρινά, και στους όρους της μέσης μηχανικής πίεσης. Μπορέστε να χρησιμοποιηθείτε υπαίθρια όταν από το άμεσο φως του ήλιου, και στους ξηρούς ή υγρούς όρους προστατεύεται στο εσωτερικό.
Τα καλώδια ελέγχου της Κύπρου δεν είναι κατάλληλα για τις σταθερές εφαρμογές καλωδίωσης που απαιτούν τη συμμόρφωση με τους κανονισμούς που καθορίζονται σε BS7671.
ΠΡΟΤΥΠΑ ΚΑΛΩΔΙΩΝ
BS EN/IEC 60754-1, BS EN/IEC 60332-1-2
ΔΙΑΣΤΑΣΕΙΣ
| UNI-καλώδια ΑΡΙΘΜΟΣ ΜΕΡΩΝ. |
Αριθ. ΑΠΟ ΤΟΥΣ ΠΥΡΗΝΕΣ | ΟΝΟΜΑΣΤΙΚΗ ΔΙΑΤΟΜΙΚΗ ΠΕΡΙΟΧΗ χιλ. ² |
ΟΝΟΜΑΣΤΙΚΗ ΓΕΝΙΚΗ ΔΙΑΜΕΤΡΟΣ χιλ. |
ΟΝΟΜΑΣΤΙΚΟ ΒΑΡΟΣ kg/km |
| UNI02005CYLSZH | 2 | 0,5 | 5.7 | 35 |
| UNI020075CYLSZH | 2 | 0,75 | 6.1 | 45 |
| UNI02010CYLSZH | 2 | 1 | 6.3 | 57 |
| UNI02015CYLSZH | 2 | 1.5 | 7.3 | 75 |
| UNI02025CYLSZH | 2 | 2.5 | 8.7 | 107 |
| UNI03005CYLSZH | 3 | 0,5 | 6 | 53 |
| UNI030075CYLSZH | 3 | 0,75 | 6.4 | 63 |
| UNI03010CYLSZH | 3 | 1 | 6.6 | 73 |
| UNI03015CYLSZH | 3 | 1.5 | 7.7 | 95 |
| UNI03025CYLSZH | 3 | 2.5 | 9.2 | 140 |
| UNI04005CYLSZH | 4 | 0,5 | 6.4 | 62 |
| UNI040075CYLSZH | 4 | 0,75 | 6.9 | 89 |
| UNI04010CYLSZH | 4 | 1 | 7.1 | 86 |
| UNI04015CYLSZH | 4 | 1.5 | 8.4 | 118 |
| UNI04025CYLSZH | 4 | 2.5 | 10 | 172 |
| UNI05005CYLSZH | 5 | 0,5 | 6.9 | 73 |
| UNI050075CYLSZH | 5 | 0,75 | 7.5 | 89 |
| UNI05010CYLSZH | 5 | 1 | 7.7 | 102 |
| UNI05015CYLSZH | 5 | 1.5 | 9.1 | 141 |
| UNI07005CYLSZH | 7 | 0,5 | 7.5 | 92 |
| UNI070075CYLSZH | 7 | 0,75 | 8.2 | 115 |
| UNI07010CYLSZH | 7 | 1 | 8.4 | 139 |
| UNI07015CYLSZH | 7 | 1.5 | 10 | 181 |
ΑΓΩΓΟΙ
Κατηγορία 5 εύκαμπτοι αγωγοί χαλκού για τον ενιαίο πυρήνα και τα Multi-Core καλώδια
| ΟΝΟΜΑΣΤΙΚΗ ΔΙΑΤΟΜΙΚΗ ΠΕΡΙΟΧΗ χιλ. ² |
ΜΕΓΙΣΤΗ ΑΝΤΙΣΤΑΣΗ ΤΟΥ ΑΓΩΓΟΥ ΣΕ 20°C ohms/km |
| 0,5 | 39 |
| 0,75 | 26 |
| 1 | 19.5 |
| 1.5 | 13.3 |
| 2.5 | 7.98 |
Ο ανωτέρω πίνακας είναι σύμφωνα με το EN 60228 των BS (προηγουμένως BS 6360)
ΗΛΕΚΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Τρέχουσα ικανότητα μεταφοράς σε 30ºC
| ΟΝΟΜΑΣΤΙΚΗ ΔΙΑΤΟΜΙΚΗ ΠΕΡΙΟΧΗ χιλ. ² |
ΤΡΕΧΟΥΣΑ ΕΚΤΙΜΗΣΗ Amps |
| 0,5 | 9 |
| 0,75 | 12 |
| 1 | 15 |
| 1.5 | 18 |
| 2.5 | 26 |
Ο ανωτέρω πίνακας είναι ένας οδηγός που εξάγεται από το DIN VDE 0298 μέρος 4 και το DIN 0100 μέρος 430
DE-ΕΚΤΙΜΩΝΤΑΣ ΠΑΡΑΓΟΝΤΕΣ
| Αριθ. ΑΠΟ ΤΟΥΣ ΠΥΡΗΝΕΣ | 5 | 7 | 10 | 14 | 19 | 24 | 44 | 48 |
| DE-ΕΚΤΙΜΩΝΤΑΣ ΠΑΡΑΓΟΝΤΑΣ | 0,72 | 0,63 | 0,56 | 0,51 | 0,45 | 0,42 | 0,34 | 0,33 |
