Εκτίμηση τάσης (Uo/U): | 300/500V | Εκτίμηση θερμοκρασίας: | -5°C σε +70°C |
---|---|---|---|
βραχυκύκλωμα: | +160°C | Ελάχιστη κάμπτοντας ακτίνα: | Χ γενική διάμετρος |
Χρώμα θηκών: | γκρί | αγωγός: | 4mm ² σε 16mm ²: Κατηγορία 2 προσαραγμένος αγωγός |
Μόνωσης: | PVC (πολυβινυλικό χλωρίδιο) | Θήκη: | PVC (πολυβινυλικό χλωρίδιο) |

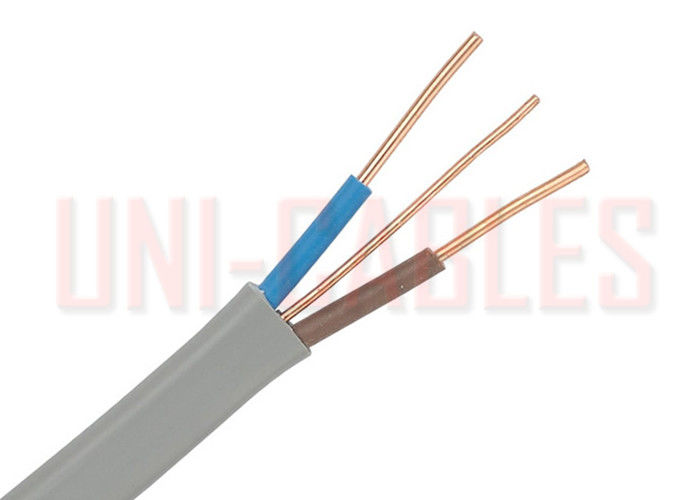

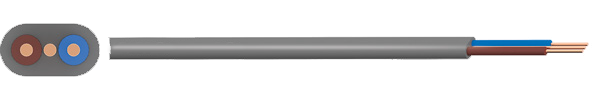

Σταθερό δίδυμο τύπων 624Y καλωδίων καλωδίωσης των BS 6004 καλώδιο και καλώδιο γήινου PVC
ΕΦΑΡΜΟΓΗ
Εσωτερικό καλώδιο καλωδίωσης. Μπορέστε να εγκατασταθείτε στις σταθερές εγκαταστάσεις
στις ξηρές ή υγρές εγκαταστάσεις που ψαλιδίζονται στην επιφάνεια, στους δίσκους ή στον ελεύθερο αέρα όπου ο κίνδυνος μηχανικής ζημίας δεν θα ήταν ένα ζήτημα. Κατάλληλος για στον αγωγό ή τη ζεύξη όπου η μηχανική προστασία απαιτείται.
ΚΑΤΑΣΚΕΥΗ
Αγωγός
Αγωγός χαλκού σύμφωνα με το EN 60228 των BS (προηγουμένως BS 6360)
1mm ² σε 2.5mm ²: Κατηγορία 1 στερεός αγωγός 4mm ² σε 16mm ²: Κατηγορία 2 προσαραγμένος αγωγός
Αγωγός προστασίας κυκλωμάτων (γη)
1mm ² σε 2.5mm ²: Κατηγορία 1 στερεός αγωγός 4mm ² χαλκού σε 16mm ²: Κατηγορία 2 προσαραγμένος αγωγός χαλκού
Μόνωση
Τύπος TI1 PVC (πολυβινυλικό χλωρίδιο) σύμφωνα με το EN 50363 των BS
Θήκη
Τύπος 6 PVC (πολυβινυλικό χλωρίδιο) σύμφωνα με τις BS 7655
ΠΡΟΤΥΠΑ ΚΑΛΩΔΙΩΝ
BS 6004 πίνακας 4
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Εκτίμηση τάσης (Uo/U) 300/500V
Εκτίμηση θερμοκρασίας
-5°C σε +70°C
Βραχυκύκλωμα: +160°C
Ελάχιστη κάμπτοντας ακτίνα
Σταθερός: γενική διάμετρος 6 Χ
ΔΙΑΣΤΑΣΗ
ΜΟΝΑΔΙΚΟΣ ΑΡΙΘΜΟΣ ΜΕΡΩΝ. | Αριθ. ΑΠΟ ΤΟΥΣ ΠΥΡΗΝΕΣ | ΟΝΟΜΑΣΤΙΚΗ ΔΙΑΤΟΜΙΚΗ ΠΕΡΙΟΧΗ | ΚΑΤΗΓΟΡΙΑ ΑΓΩΓΩΝ | ΔΙΑΤΟΜΙΚΗ ΠΕΡΙΟΧΗ ΤΟΥ ΓΗΙΝΟΥ ΑΓΩΓΟΥ | ΟΝΟΜΑΣΤΙΚΟ ΠΑΧΟΣ ΤΗΣ ΜΟΝΩΣΗΣ | ΟΝΟΜΑΣΤΙΚΟ ΠΑΧΟΣ ΤΗΣ ΘΗΚΗΣ | ΟΝΟΜΑΣΤΙΚΕΣ ΓΕΝΙΚΕΣ ΔΙΑΣΤΑΣΕΙΣ | ΟΝΟΜΑΣΤΙΚΟ ΒΑΡΟΣ |
χιλ. ² | χιλ. ² | χιλ. | χιλ. | χιλ. | kg/km | |||
UNBVVB2X1WG | 2 | 1 | 1 | 1 | 0,6 | 0,9 | 4.35 X 7,95 | 68 |
UNBVVB2X1.5WG | 2 | 1.5 | 1 | 1 | 0,7 | 0,9 | 4.85 X 8,9 | 87 |
UNBVVB2X2.5WG | 2 | 2.5 | 1 | 1.5 | 0,8 | 1 | 5.65 X 10,65 | 120 |
UNBVVB2X4WG | 2 | 4 | 2 | 1.5 | 0,8 | 1 | 6.3 X 11,95 | 172 |
UNBVVB2X6WG | 2 | 6 | 2 | 2.5 | 0,8 | 1.1 | 7.1 X 13,7 | 235 |
UNBVVB2X10WG | 2 | 10 | 2 | 4* | 1 | 1.2 | 8.7 X 17,25 | 373 |
UNBVVB2X16WG | 2 | 16 | 2 | 6* | 1 | 1.3 | 9.85 X 20 | 530 |
UNBVVB3X1WG | 3 | 1 | 1 | 1 | 06 | 0,9 | 4.35 X 9,8 | 91 |
UNBVVB3X1.5WG | 3 | 1.5 | 1 | 1 | 0,7 | 0,9 | 4.85 X 11,2 | 115 |
ΑΓΩΓΟΙ
Κατηγορία 1 στερεοί αγωγοί για τον ενιαίο πυρήνα και τα Multi-Core καλώδια
ΟΝΟΜΑΣΤΙΚΗ ΔΙΑΤΟΜΙΚΗ ΠΕΡΙΟΧΗ χιλ. ² |
ΜΕΓΙΣΤΗ ΑΝΤΙΣΤΑΣΗ ΤΟΥ ΑΓΩΓΟΥ ΣΕ 20ºC |
Σαφή καλώδια ohms/km |
|
1 | 18.1 |
1.5 | 12.1 |
2.5 | 7.41 |
Κατηγορία 2 προσαραγμένοι αγωγοί για τον ενιαίο πυρήνα και τα Multi-Core καλώδια
ΟΝΟΜΑΣΤΙΚΗ ΔΙΑΤΟΜΙΚΗ ΠΕΡΙΟΧΗ χιλ. ² |
ΕΛΑΧΙΣΤΟ ΑΡΙΘ. ΑΠΟ ΤΑ ΚΑΛΩΔΙΑ ΣΤΟΝ ΑΓΩΓΟ | ΜΕΓΙΣΤΗ ΑΝΤΙΣΤΑΣΗ ΤΟΥ ΑΓΩΓΟΥ ΣΕ 20ºC |
Ανοπτημένος αγωγός χαλκού | ||
Κυκλικός | Σαφή καλώδια ohms/km |
|
4 | 7 | 4.61 |
6 | 7 | 3.08 |
10 | 7 | 1.83 |
16 | 7 | 1.15 |
ELECTRICALCHARACTERISTICS
Τρέχουσες ικανότητα μεταφοράς και πτώση τάσης
ΟΝΟΜΑΣΤΙΚΗ ΔΙΑΤΟΜΙΚΗ ΠΕΡΙΟΧΗ χιλ. ² |
ΜΕΘΟΔΟΣ ΑΝΑΦΟΡΑΣ A* (ΣΤΟΝ ΑΓΩΓΟ ΣΤΟΝ ΤΟΙΧΟ) Amps |
ΜΕΘΟΔΟΣ ΑΝΑΦΟΡΑΣ C* (ΨΑΛΙΔΙΣΜΕΝΟΣ ΑΜΕΣΟΣ) Amps |
ΠΤΩΣΗ ΤΑΣΗΣ mv/A/m |
1 | 11.5 | 16 | 44 |
1.5 | 14.5 | 20 | 29 |
2.5 | 20 | 27 | 18 |
4 | 26 | 37 | 11 |
6 | 32 | 47 | 7.3 |
10 | 44 | 64 | 4.4 |
16 | 57 | 85 | 2.8 |
Σημείωση
Το A* για την πλήρη μέθοδο εγκαταστάσεων αναφέρεται στη μέθοδο 2 επιτραπέζιας 4A2 εγκατάστασης αλλά για καλώδιο το οριζόντια δίδυμο και γης της 17ης έκδοσης των κανονισμών καλωδίωσης IEE.
Το C* για την πλήρη μέθοδο εγκαταστάσεων αναφέρεται στη μέθοδο 20 επιτραπέζιας 4A2 εγκατάστασης αλλά για καλώδιο το οριζόντια δίδυμο και γης της 17ης έκδοσης των κανονισμών καλωδίωσης IEE.
