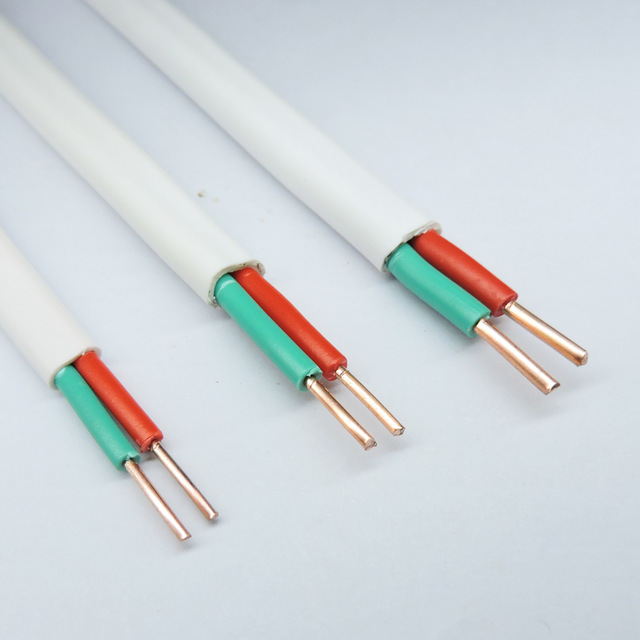

Τυποποιημένο μονωμένο PVC στερεό σταθερό αγωγός καλώδιο καλωδίωσης τύπων VVF JIS
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Εκτίμηση τάσης: | 450/750V | Εκτίμηση θερμοκρασίας: | 90°C |
|---|---|---|---|
| Ελάχιστη κάμπτοντας ακτίνα: | 4 καλώδιο OD Χ | αγωγός: | Κατηγορία 2 αγωγός χαλκού |
| Μόνωσης: | PVC | Θήκη: | PVC |
Τυποποιημένο μονωμένο PVC στερεό σταθερό αγωγός καλώδιο καλωδίωσης τύπων VVF JIS
Εφαρμογή
Τα καλώδια VVF χρησιμοποιημένος για την εκτεθειμένη εγκατάσταση αποτυπώσεων στην ξηρά θέση, συνδέοντας με καλώδιο επιφάνειας, κρυμμένη καλωδίωση στο ξύλινο χώρισμα ή επάνω από το ανώτατο όριο, που ενσωματώθηκε στο ασβεστοκονίαμα.
Πρότυπα αναφοράς:
TIS 11-2531
Κατασκευή καλωδίων:
Αγωγός: Στερεός και προσαραγμένος ανοπτημένος χαλκός,
Μεγέθη: 1 mm2 μέχρι 35 mm2
Μόνωση: Πολυβινυλικό χλωρίδιο (PVC)
Χρώμα: Ανοικτό γκρι, μαύρος
Θήκη: Πολυβινυλικό χλωρίδιο (PVC), άσπρο χρώμα
Τεχνικά χαρακτηριστικά:
Μέγιστη θερμοκρασία 70oC αγωγών
Τάση κυκλωμάτων που δεν υπερβαίνει 750 βολτ
Τάση δοκιμής 2500 βολτ
Παράμετρος καλωδίων
| Αριθ. ΑΠΟ ΤΟΥΣ ΠΥΡΗΝΕΣ | ΑΓΩΓΟΣ | ΠΑΧΟΣ ΜΟΝΩΣΗΣ | ΠΑΧΟΣ ΘΗΚΩΝ | ΓΕΝΙΚΗ ΔΙΑΜΕΤΡΟΣ | ΜΕΓΙΣΤΟΣ ΣΥΝΕΧΗΣ ΤΡΕΧΟΥΣΑ ΕΚΤΙΜΗΣΗ ΣΤΟΝ ΕΛΕΥΘΕΡΟ ΑΕΡΑ |
ΕΛΑΧΙΣΤΗ ΑΝΤΙΣΤΑΣΗ ΜΟΝΩΣΗΣ (AT20OC) | ΒΑΡΟΣ ΚΑΛΩΔΙΩΝ | ||
| ΜΕΓΕΘΟΣ | Αριθ. & DIA. ΑΠΟ ΤΑ ΚΑΛΩΔΙΑ | ||||||||
| ΧΑΜΗΛΟΤΕΡΟ ΟΡΙΟ | ΑΝΩΤΕΡΟ ΟΡΙΟ | ||||||||
| MM2 | Αριθ. /MM | ΚΚ | ΚΚ | ΚΚ | ΚΚ | Α | MOHM/KM | KG/KM | |
| 2 | 1 | 1/1.13 | 0,8 | 1.4 | 5.2 X 8,0 | 6.4 X 9,4 | 13 | 0,0141 | 75 |
| 2 | 1 | 7/0.40 | 0,8 | 1.4 | 5.4 X 8,0 | 6.6 X 9,8 | 13 | 0,0135 | 75 |
| 2 | 1.5 | 1/1.38 | 0,8 | 1.4 | 5.6 X 8,4 | 6.6 X 10,0 | 17 | 0,0123 | 90 |
| 2 | 1.5 | 7/0.50 | 0,8 | 1.4 | 5.6 X 8,6 | 7.0 X 10,5 | 17 | 0,0116 | 90 |
| 2 | 2.5 | 1/1.78 | 0,8 | 1.4 | 5.8 X 9,2 | 7.2 X 11,0 | 22 | 0,0102 | 110 |
| 2 | 2.5 | 7/0.67 | 0,8 | 1.4 | 6.2 X 9,6 | 7.4 X 11,5 | 22 | 0,0093 | 110 |
| 2 | 4 | 1/2.25 | 0,9 | 1.4 | 6.6 X 10,5 | 7.8 X 12,5 | 30 | 0,0094 | 160 |
| 2 | 4 | 7/0.85 | 0,9 | 1.4 | 6.8 X 11,0 | 8.2 X 13,0 | 30 | 0,0085 | 160 |
| 2 | 6 | 7/1.04 | 0,9 | 1.4 | 7.4 X 12,0 | 8.8 X 14,5 | 37 | 0,0073 | 220 |
| 2 | 10 | 7/1.35 | 1.1 | 1.5 | 8.8 X 15,0 | 10.5 X 17,0 | 52 | 0,0069 | 340 |
| 2 | 16 | 7/1.70 | 1.1 | 1.5 | 9.8 X 17,0 | 11.5 X 19,5 | 69 | 0,0057 | 480 |
| 2 | 25 | 7/2.14 | 1.3 | 1.6 | 11.5 X 20,5 | 13.5 X 23,5 | 91 | 0,0054 | 720 |
| 2 | 35 | 19/1.53 | 1.3 | 1.7 | 13.0 X 23,0 | 15.0 X 26,5 | 112 | 0,0047 | 940 |
